砂水分离器
砂水分离器设备介绍
一、概述

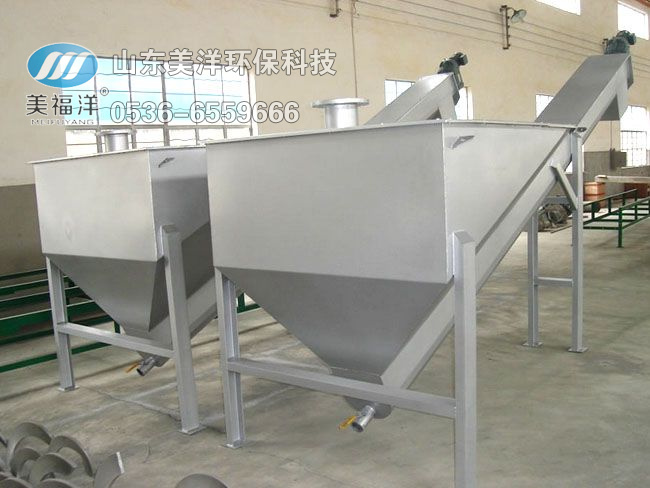

砂水分离器是沉砂池除砂系统的配套设备，其作用是将从沉砂池排出的砂水混合液进行砂水分离。砂水分离器是由进料沉淀斗、螺旋轴、螺旋槽、支撑架和驱动装置组成。砂水混合液进入进料沉淀斗后经过斜板沉淀，水从溢流槽排出，螺旋轴将沉砂从水中提升出水面后排放。
二、设备结构图
三．工作原理
螺旋式砂水分离器安装倾角在20°—30°之间，砂水混合液从进水管进入水箱，混合液中比重较大的颗粒（如砂粒）由于自重面下降沉积于螺旋槽底部，在螺旋的推动下，物料沿斜置的U型槽底部提升，离开液面后，继续上移一段距离，砂粒中的水份逐渐在螺旋槽中的间隙中流回水箱，砂粒也逐渐干化在出料口处，依靠自重落入其它输送装置。上清液则不断的从排水管中流出。达到砂水分离目的。
四、设备规格型号表
五、主要特点
1、分离效率高，对粒径≥0.2mm的砂粒分离效率达96%~98%;
2、结构紧凑，安装方便，维护简单;
3、设备可以选用不锈钢制造，耐腐蚀性好，使用寿命长;
4、驱动装置采用轴装直接驱动方式，运行平稳可靠，能耗省;
