钢丝绳机械格栅

钢丝绳机械格栅设备介绍

一、概述

钢丝绳机械格栅主要用于取水口、雨水泵站或合流制泵站、拦截漂浮的粗大杂物或较重沉积物（砂、小石块等）一般作为中、粗格栅使用。

二、设备公里流程图

三、适用范围

钢丝绳机械格栅机耙斗容积及牵引力大，可广泛应用于截取自来水厂、雨水泵站、发电厂冷却水取水口、城市污水处理厂及工业废水中粗大的固体悬浮物和漂浮物，防止后处理构筑物的管道、阀门或水泵堵塞，保证水泵和后续工序安全运行.是理想的大型水源预处理设备。

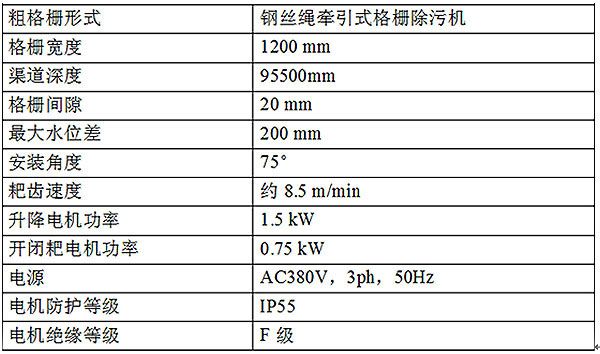

四、设备型号规格

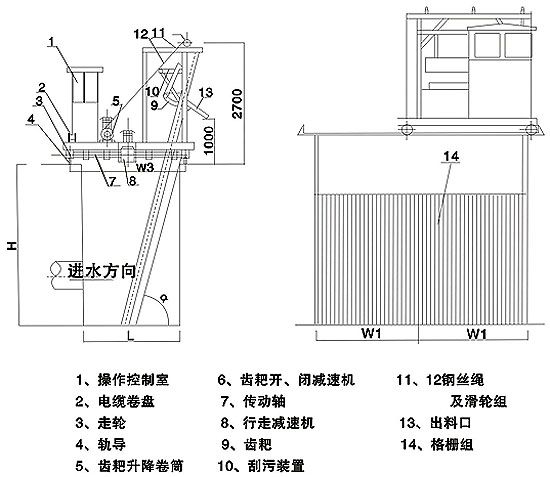

五、设备结构和特点

主要由栅条、耙斗、主动钢丝绳/链条、差动钢丝绳/链条、主传动机构及差动机构组成。在电气控制系统指令下，主、差动机构耙斗自动交替往复工作，将进水渠水体中的渣物自动清除。

性能特点

1．有独特的框架结构，三索钢丝绳/链条卷筒安装在机架中部斜面上；精心设计了一套导绳/链机构，解决了乱绳的烦恼。

2．设计有独特的大容量，重载型的“抓斗式”齿耙，适用介质范围广，捞渣量大。

3．齿耙的升降和开闭由两个独立的减速自动电机控制。

4．设置了一套控制耙斗开、合的感应开关，以确保耙斗开合动作到位、可靠。

5．设置了上、下限高度限位器，当耙斗下降至井底，钢丝绳/链条失去重力，上部滑轮机构的松绳开关动作；当耙斗上升至极限位置时，感应开关动作并瞬间切断电源。

6．当井底沉积的拉圾过多时，耙斗下降遇阻，上部松绳开关动作，停止下降并合耙，分次将沉积垃圾清除。

7．设计有卸污刮板、自动操作控制；设备自动化运行，可根据用户要求设置有液位差控制及时间控制，操作维护方便，维护保养简单。

8．设置有过力矩保护装置，当耙斗工作载荷超出设计值时，该装置动作，切断电源并报警。控制箱具有急停和各种故障显示及报警功能。
