Chlorine dioxide disinfection device
1、概述
二氧化氯发生器以盐酸和氯酸钠为原料，采用负压曝气工艺，生产以二氧化氯为主，氯气为辅的复合消毒液。应用领域涉及饮用水、二次供水、游泳池水、医院污水、工业循环冷却水、中水回用等。
2、系统组成：
供料系统、反应系统、控制系统、防爆系统、混合吸收系统。
3、反应原理：
NaCLO3+2HCL=NaCL+CLO2+1/2CL2+H2O
4、性能特点：
•全自动恒温控制，原料转化率大于90%。
内胆为进口复合材料制作，耐腐蚀、耐高温。
•计量泵控制加药，计量精确，背压阀背压防止虹吸。
•消毒液为二氧化氯和氯气，产物中二氧化氯含量大于75%。
•机电一体化，防腐蚀控制面板，具有欠压、缺水缺料、超温报警并停机保护功能。
•系统选用双CPU结构，具有温控、流量、系统状态显示。
运行成本：生产1克有效氯消耗氯酸钠0.65克，盐酸1.3克，折合人民币0.004元。
5、工作环境:
•适用于常压（压力小于0.08Mpa），投加高度小于4米，投加管道长度小于100米的水处理场所。现场备有动力水源（0.15-0.4Mpa），电源（220V），通风设施及排水地沟。
6、控制方式：
手动控制、电动控制

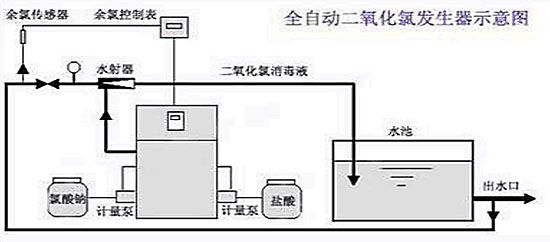

7、产品结构
8、技术参数
型号 | 有效氯(二氧化氯) 产量g/h | 装机容量 (kw) | 动力水 | 设备重量 (kg) | 设备尺寸 (L×B×H) | |
管径(φ) | 压力(Mpa) | |||||
ZY-50 | 50 | 1 | 25 | ≥0.15 | 82 | 650×430×1270 |
ZY-100 | 100 | 1 | 25 | ≥0.15 | 85 | 650×430×1270 |
ZY-200 | 200 | 1 | 25 | ≥0.15 | 85 | 650×450×1270 |
ZY-300 | 300 | 1 | 25 | ≥0.15 | 85 | 650×450×1270 |
ZY-500 | 500 | 1 | 25 | ≥0.15 | 95 | 680×500×1350 |
ZY-800 | 800 | 1.5 | 25 | ≥0.25 | 102 | 680×500×1350 |
ZY-1000 | 1000 | 1.5 | 25 | ≥0.25 | 112 | 680×550×1350 |
ZY-2000 | 2000 | 1.5 | 25 | ≥0.20 | 124 | 700×600×1350 |
ZY-3000 | 3000 | 2.0 | 32 | ≥0.30 | 124 | 700×600×1350 |
ZY-4000 | 4000 | 2.0 | 32 | ≥0.30 | 225 | 720×600×1400 |
ZY-5000 | 5000 | 3.0 | 40 | ≥0.30 | 225 | 750×650×1450 |
ZY-8000 | 8000 | 4.0 | 40 | ≥0.40 | 260 | 800×680×1450 |
ZY-10000 | 10000 | 4.5 | 50 | ≥0.40 | 270 | 800×680×1500 |
ZY-20000 | 20000 | 8 | 65 | ≥0.40 | 290 | 800×720×1750 |
