回转式格栅机介绍

一、概述

回转式机械格栅是一种可以连续自动拦截并格栅机清除流体中各种形状杂物的水处理专用设备，可分为耙齿式、栅条式、网带式广泛地应用于城市污水处理。自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一。

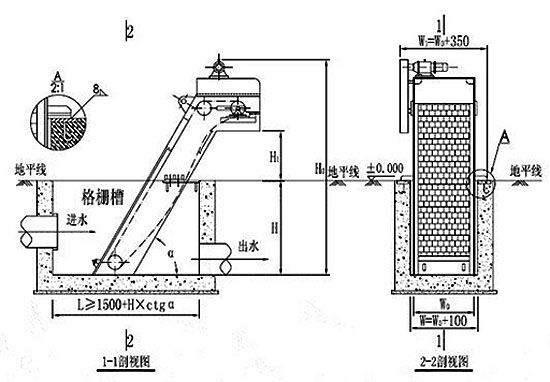

二、设备结构图

三、结构和工作原理

回转式机械格栅式由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的次序装配在耙齿轴上，形成封闭式耙齿链，其下部分安装在进水渠中，在传动系统的带动下，整个耙齿链便自下而上运动，并携带固体杂物从液中分离出来，液体则从耙齿的栅隙中流过，整个过程连续进行。

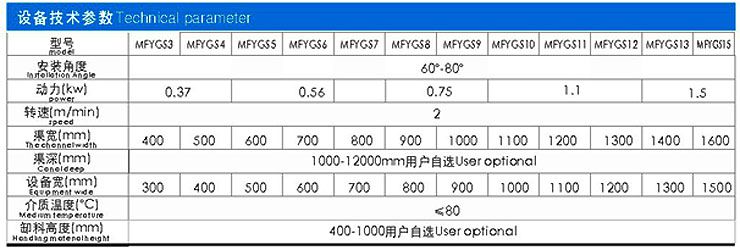

四、规格型号表

五．产品特点：

1、设备自动化程度高,分离效率高,噪音,动力消耗。

2、耙齿采用不锈钢材料制造,耐腐蚀耐高温性能好.

3、耙齿组合成栅条面，外加不锈钢护板，不会堵塞。

4、耙齿节距有100、150两种规格150节距适用于大栅隙。

5、可按需要，配制各种栅隙。栅隙从1-50mm可供选用。

6、机宽从300-3000mm供用户选型。

7、整机一体安装，运转精度高。

注：该设备安装时采用整机吊装，在集水井两侧无需设置其他支承，只要在地平上预埋620×150×16mm钢板两块，安装时将机架两侧的支承钢板与其焊为一体即可。
